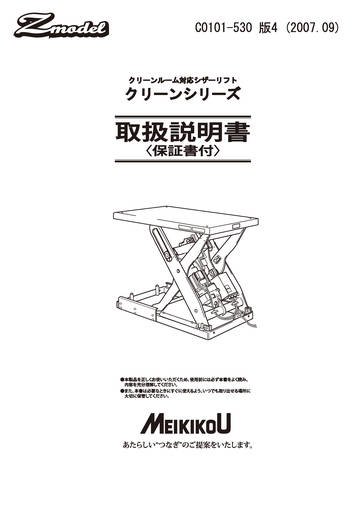

クリーンシリーズ 版4
- ページ： 1
- 1. 製品概要

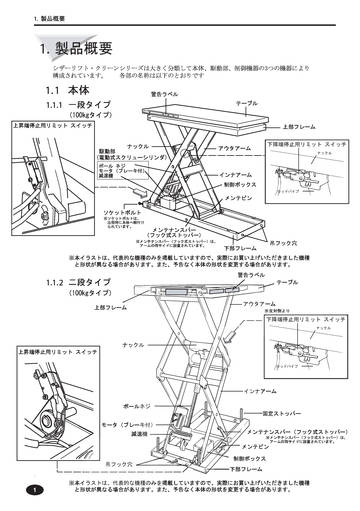

1. 製品概要
シザーリフト・クリーンシリーズは大きく分類して本体、駆動部、制御機器の3つの機器により 構成されています。 各部の名称は以下のとおりです
1. 1 本体
1.1.1 一段タイプ
（100kgタイプ）
上昇端停止用リミット スイッチ
警告ラベル テーブル
上部フレーム 下降端停止用リミット スイッチ
ナックル
ナックル 駆動部 （電動式スクリューシリンダ）
ボール ネジ モータ（ブレーキ付） 減速機
アウタアーム
インナアーム 制御ボックス
ロッドパイプ
メンテピン ソケットボルト
※ソケットボルトは、 出荷時に本体へ組付け られています。
×
メンテナンスバー （フック式ストッパー） 下部フレーム 吊フック穴
※メンテナンスバー（フック式ストッパー）は、 アームの両サイドに設置されています。
※本イラストは、代表的な機種のみを掲載していますので、実際にお買い上げいただきました機種 と形状が異なる場合があります。また、予告なく本体の形状を変更する場合があります。 警告ラベル
1.1. 2 二段タイプ
（100kgタイプ）
上部フレーム アウタアーム
テーブル
※反対側より
下降端停止用リミット スイッチ
ナックル
ナックル 上昇端停止用リミット スイッチ
ロッドパイプ
インナアーム ボールネジ 固定ストッパー モータ（ブレーキ付） 減速機 メンテナンスバー（フック式ストッパー）
※メンテナンスバー（フック式ストッパー）は、 アームの両サイドに設置されています。
メンテピン 制御ボックス 吊フック穴 下部フレーム
1
※本イラストは、代表的な機種のみを掲載していますので、実際にお買い上げいただきました機種 と形状が異なる場合があります。また、予告なく本体の形状を変更する場合があります。
